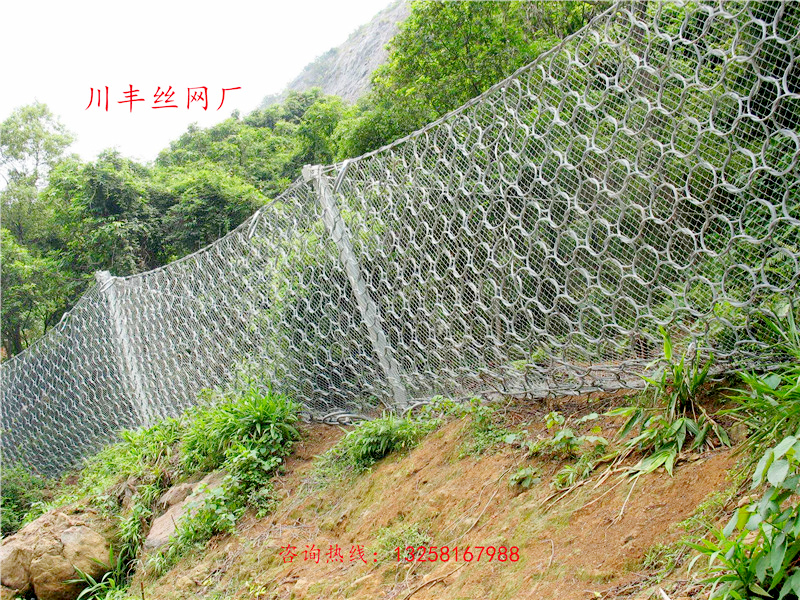

被動防護網（環形）
更新時間：2023-09-06 11:40:38
環形被動防護網：適應建筑業的工廠化發展趨勢，系統部件全部實行標準化的工廠生產，現場施工除少量的以錨桿安裝為主的基礎施工外，主要為積...
環形被動防護網：
適應建筑業的工廠化發展趨勢，系統部件全部實行標準化的工廠生產，現場施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的裝配作業，施工安裝和維修人員僅需要少量常規簡由于鋼絲繩網形式的攔石網能級有限，已開發成功了在落石沖擊過程中能發生自身幾何形態改變、具有更為突出柔性特征的環形網來取代鋼絲繩網，以此為基礎的攔石網能夠?qū)崿F(xiàn)3000kJ以上的落石攔截，并能進一步簡化結構形式（如支撐繩和減壓環的配置）、方便局部受損后的維護修復，已經成為一種替代鋼絲繩網系統的新型攔石網（RXI型），實現了SNS被動防護系統的更新?lián)Q代和升級。 環形網是有單根鋼絲盤結而成兩端頭間搭接長度不小于100mm。盤結而成的環用鋼質或鋁合金緊固件 至少在均勻分布的三處箍緊，且其中一處位于兩端頭的搭接處，除邊緣環孔外，每個環與其周邊的4個環相扣聯。單機具即可進行系統的安裝、維修和部件更換。
優點
1、沖擊時環孔能夠發生幾何形態變形
2、展現更為優越的柔性特性
3、更為強大的能量吸收能力
4、實現動能高達3000KJ以上的落石攔截
5、更大的彈性工作范圍
6、更小的維護需求
7、獨立環孔間的相互套接
8、局部破壞后的更換修復更易更省
適應建筑業的工廠化發展趨勢，系統部件全部實行標準化的工廠生產，現場施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的裝配作業，施工安裝和維修人員僅需要少量常規簡由于鋼絲繩網形式的攔石網能級有限，已開發成功了在落石沖擊過程中能發生自身幾何形態改變、具有更為突出柔性特征的環形網來取代鋼絲繩網，以此為基礎的攔石網能夠?qū)崿F(xiàn)3000kJ以上的落石攔截，并能進一步簡化結構形式（如支撐繩和減壓環的配置）、方便局部受損后的維護修復，已經成為一種替代鋼絲繩網系統的新型攔石網（RXI型），實現了SNS被動防護系統的更新?lián)Q代和升級。 環形網是有單根鋼絲盤結而成兩端頭間搭接長度不小于100mm。盤結而成的環用鋼質或鋁合金緊固件 至少在均勻分布的三處箍緊，且其中一處位于兩端頭的搭接處，除邊緣環孔外，每個環與其周邊的4個環相扣聯。單機具即可進行系統的安裝、維修和部件更換。
優點
1、沖擊時環孔能夠發生幾何形態變形
2、展現更為優越的柔性特性
3、更為強大的能量吸收能力
4、實現動能高達3000KJ以上的落石攔截
5、更大的彈性工作范圍
6、更小的維護需求
7、獨立環孔間的相互套接
8、局部破壞后的更換修復更易更省
| 型號 | 網型 | 結構配置 | 主要防護功能 |
| RXI-025（環形網） | R5/3/300 | 鋼柱+支撐繩+拉錨系統+縫合繩 | 同RX-025 |
| RXI-050（環形網） | R7/3/300 | 同RXI-025 | RX-050 |
| ★RXI-075（常用型環形網） | R7/3/300 | 同RX-025 | RX-075 |
| RXI-100（環形網） | R9/3/300 | 同RX-025[鋼柱（間距9m），帶消能環的∮18雙支撐繩和∮16“人”字形上拉錨繩（每跨10個消能環），∮18側拉錨繩（單繩），◇/08/120/4*4.5㎡鋼絲繩網，∮8縫合繩,格柵網[支撐繩（c+）、錨桿（L+）]] | 攔截撞擊能1000kj以內的落石 |
| RXI-150（環形網） | R12/3/300 | 同RX-025 | 攔截撞擊能1500kj以內的落石 |
| RXI-200（環形網） | R19/3/300 | 同RX-025 | 攔截撞擊能2000kj以內的落石 |
| 注：1、上表型號中后邊數字代表環型防護網的能量吸收能力；如“050”表示系統******能量吸收能力為500kj，“150”表示系統******能量吸收能力為1500kj，依次類推； 2、以上環型網柔性防護系統“主要構件及特征”如有與你的設計圖不******符合之處，本公司可按照你的設計圖要求進行加工制造； 3、產品質量標準均符合“中華人民共和國鐵道行業標準：TB/T 3089-2004”及"中華人民共和國交通行業標準JT/T528-2004"  |
|||
